راهنمای کار با GPS در سازمان چای کشور

مختصري از نحوه كار عملي با دستگاه GPS مدل هاي MAP 60,62,64s

مختصات جغرافیایی یک نقطه شامل طول و عرض جغرافیایی است.

عرض جغرافیایی: فاصله از استوا (جهت شمالی، جنوبی(N, S)- درجه آن از 0 تا 90

طول جغرافیایی: فاصله از نصف النهار مبدا (جهت شرقی، غربی (E, W)- درجه آن از 0 تا 180

مختصات جغرافیایی یک نقطه در یکی از موقعیت­های زیر قرار دارد:

شمال شرقی (NE)، شمال غربی(NW)، جنوب شرقی (SE)، جنوب غربی (SW)

  • 1-در صورتي كه دستگاه به مدت طولاني مثلا يك ماه استفاده نمي شود باطري ها از دستگاه خارج شوند.
  • 2-دستگاه در محيط مرطوب قرار نگيرد. بدليل بالا بودن رطوبت در شمال كشور احتمال آسيب به بورد دستگاه و از بين رفتن دستگاه وجود دارد و اين مورد در صورت قرار گرفتن باطري ها در درون دستگاه چند برابر خواهد شد.
  • 3-در توالي صفحات (Page sequence)(Page)صفحه ماهواره(Satellite)، منوي اصلي(Main menu)، قطب نما(Compass)، نقشه(Map)، مساحي سطح (Area calculation) به ترتيب در صفحات اول تا پنجم قرار گيرند.
  • 4-براي تغيير واحد مختصات دستگاه مثلا از UTM به درجه يا درجه دقيقه يا درجه دقيقه ثانيه از روش زير استفاده مي كنيم: ابتدا دكمه Page رو زده و به منوي اصلي(Main menu) مي رويم سپس تنظيمات(Set up) دستگاه رو انتخاب كرده و با توجه به نوع دستگاه به قسمت واحدها (Units)يا نوع فرمت (Position format) ميرويم و سپس با كليد چهار كاره به واحد هاي مورد نظر مي رسيم. واحد UTM به روزتر و كاربردي تر از واحدهاي ديگر مي باشد. از جمله برخی واحدهاي كاربردي و مهم در تنظيم واحدهاي دستگاه عبارتند از:

    hddd واحد درجه

    Hddd mm درجه دقيقه

    Hddd mm ss.s درجه دقيقه ثانيه

    UTM/UPS سيستم مختصات(تصوير) جهاني

  • 5-براي مكان يابي، بعد از اينكه حداقل 4 ماهواره در صفحه اصلي دستگاه مشاهده شدند( بعد روشن شدن دستگاه 15 تا 30 ثانيه طول مي كشد تا ماهواره ها رديابي شوند البته اگر دستگاه مدت طولاني خاموش باشد براي پيدا كردن ماهواره ها حداقل 3 دقيقه زمان لازم است) و ارتباط برقرار شد با فشردن دكمه مارك(Mark) نقطه مورد نظر يا همان مختصات جغرافيايي ثابت باقي مي ماند تا اعمال مورد نظر به صورت دلخواه انجام گيرد.در اين صفحه مي توان نماد نقطه، نام نقطه، مختصات جغرافيايي، ارتفاع از سطح دريا و... را مشاهده كرد و حتي مي توان نام و نماد نقطه را تغيير نام داد مثلا به شماره چايكار در قسمت نام نقطه ثبت كرد و در پايان كليد تاييد(Ok) را فشار داد.
  • 6-نقاط ثبت شده در قسمت Waypoints ذخيره مي شوند و با فشردن دكمه Find روي دستگاه و رفتن به قسمت Waypoints يا Waypoints manager نقاط مورد نظر را مشاهده كرد يا حذف كرد و يا از طريق سيستم قطب نما با فشردن رفتن(Go) به نقطه مورد نظر در جايي كه نقطه ثبت شده است مراجعت كرد. خطاي دستگاه 3 تا 5 متر مي باشد.
  • 7-براي آوردن ترتيب صفحات زماني كه شما از Page استفاده مي كنيد به اين صورت است كه ابتدا دكمه Page رو زده و به منوي اصلي(Main menu) مي رويم سپس تنظيمات(Set up) دستگاه رو انتخاب كرده و سپس Page sequence را انتخاب كنيد صفحه اي باز مي شود و سربرگ هايي كه مي بينيد همان سربرگ هايي هستند كه با زدن هر بار دكمه Page مي آيند.در انتها عبارت Add page قرار دارد(اضافه كردن يك صفحه) كه با فشردن آن صفحاتي به شما پيشنهاد مي شود كه با فشردن هر كدام به صفحه Page شما اضافه مي شود.براي حذف، جابجايي يا ايجاد يك صفحه روي هر كدام اينتر كرده و زير منويي باز مي شود كه مي توان ترتيب صفحه را جابجا كرد يا صفحه اي را حذف كرد...
  • 8-براي مساحي كردن يك باغ يا محوطه و... از طريق دكمه Page وارد منوي اصلي شده و از انجا Area calculation را انتخاب ميكنيم البته راه ميانبر انتخاب Area calculation از طريق چند بار فشردن دكمه Page و رفتن به صفحه Area calculation است. سپس صفحه اي ظاهر مي شود كه به لاتين نوشته شده است بعد از فشردن كليد شروع(Start) محاسبه انجام مي شود و حركت نماييد. در پايان دوباره به نقطه اول برگرديد و محاسبه(Calculate) را انتخاب تا مساحت سطح مورد نظر برايتان قابل مشاهده باشد.

    بعد از آن صفحه اي باز مي شود كه مي توانيد يك تراك(Track) ايجاد كنيد يعني مساحت گرفته شده راثبت و با نام دلخواه تان ذخيره كنيد(Ok نماييد). براي پيدا كردن تراكي كه ذخيره نموده ايد دكمه Find را از روي صدستگاه زده و در قسمتTrack  مي توانيد فايل مورد نظر را ببينيد. و با دكمه In و Out روي دستگاه نقشه را كوچك يا بزرگ نماييد.

    اختصارات در GPS:

    طول جغرافيايي(Longuitude): يا E در مختصات درجه يا x و يا 6 رقم بعد از 39s در واحد UTM

    عرض جغرافيايي(Latitude): يا N  در مختصات درجه يا y و يا 7 رقم بعد از UTM در واحد UTM

    كاليبره كردن دستگاه: براي كاليبره كردن دستگاه و استفاده از قطب نما در مسيريابي از روش زير استفاده مي شود(البته هر وقت كه از دستگاه استفاده مي كنيد نياز به كاليبره كردن نيست يكبار كاليبره كردن كافي است تا چهار جهت مشخص گردد البته اگر دستگاه مدت طولاني خاموش بود و يا دستگاه نو را مي خواهيد راه اندازي كنيد نياز به كاليبره مي باشد): ابتدا با استفاده از كليد Page به صفحه قطب نما (Compass) وارد مي شويم. سپس كليد منو را از روي دستگاه انتخاب كرده و از زير منوي آن به قسمت compass Calibrateرفته و طبق دستور دستگاه را حركت و چرخش مي دهيم تا كاليبره كردن با موفقيت انجام شود اگر عمليات موفق آميز نبود  پيغام Calibration failed مي دهد اما وقتي پيغام Successfully  صادر شد يعني كاليبره كردن با موفقيت انجام شد. سپس با كليد Quit به صفحه اصلي بر مي گرديم.

  • 9-براي تغيير نوع زبان دستگاه از Page استفاده كنيد به اين صورت است كه ابتدا دكمه Page رو زده و به منوي اصلي(Main menu) مي رويم سپس تنظيمات(Set up) دستگاه رو انتخاب كرده و سپس به قسمت System برويد و در قسمت Language زبان انگليسي را انتخاب نماييد.



  • 10-معرفي دكمه هاي روي دستگاه:

In  و Out بزرگنمايي و كوچك كردن تصوير و نقشه و نقطه

Page صفحه: ورق زدن صفحات دستگاه با هر بار فشردن آن .نوعي كليد ميانبر است.

Quit لغو دستور و يا برگشت به عقب

Enter ورود به بخشي كه انتخاب شده است

Mark براي ثابت كردن مختصات مورد نظر

Find جستجو و يا پيدا كردن نقطه يا تراك يا مسير و...

Menu باز كردن منوي اصلي و منو ها

كليد دايره اي شكل وسطي كليد هاي جهت نما است.

كليد خاموش/روشن دستگاه بغل دستگاه قرار دارد (PWR)

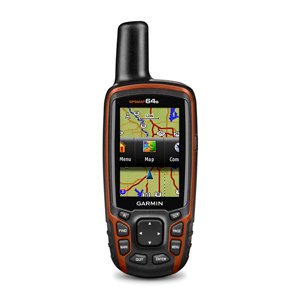

دستگاه مدل   MAP64Sبا دو سيستم GPS و GLONASS كار مي كند و دقيق تر است.





                                                                                                تهيه و تنظيم:

محمدجواد گل محمدي

سازمان چای کشور





دستورالعمل کار با GPS

فرمت : pdf حجم :273.6797 KB

منبع : روابط عمومی سازمان چای کشور

نویسنده : دکتر محمد جواد گل محمدی
